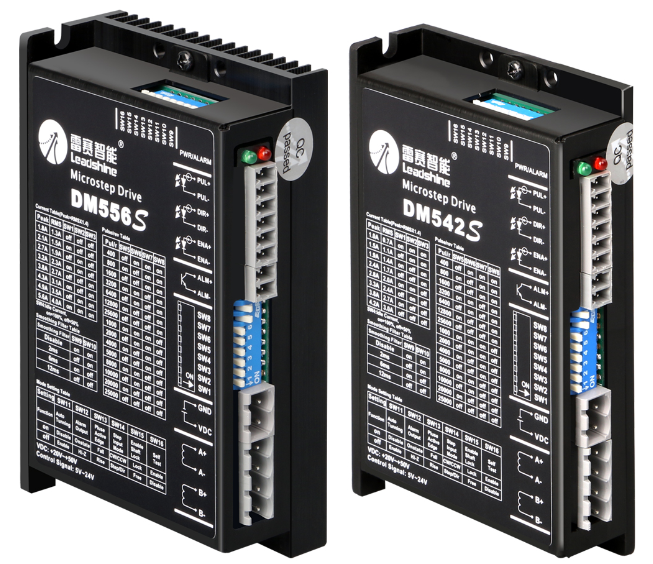

DM-S系列增强型步进驱动器

系列特征

采用新算法,中高速转矩比原有的产品提升10~25%
第二组拨码,新增自运行、报警设置、单双脉冲选择等多项功能
彻底消除因指令信号时序问题导致偏位的隐患
通过外壳优化与电路改进,显著提升抗干扰能力
新增报警输出接口,更快应对设备故障
采用DSP数字技术,与传统步进相比,电机低速噪音最大可降低70%
独有的低温技术,电机温度温升下降10%~20%,驱动器温升下降20%
采用低速抗共振技术,有效解决了电机低速共振和大小步问题
高可靠性,提供过压、过流等保护功能
优越的中高速性能,发热小,运行平稳,加速能力强


系列概述

DM-S系列是雷赛智能基于DM系列十年应用经验和工艺积累而精心打磨出来的升级版步进驱动产品,既保留了DM系列稳定可靠的品质和低噪声、低发热、低振动的特色,又提升了运动性能、增加了十余项功能、改善了抗干扰能力。DM-S系列可驱动所有20/28/ 35/42/57/60/86/110机座的步进电机,特别适合于需要稳定可靠、高性能步进驱动器的领先型设备厂家!



系列应用领域

适用于各种大中小型自动化设备和仪器,例如:激光加工设备、雕刻设备、纺服设备、医疗设备、测量设备、打标设备、绘图设备、电子加工设备、锂电池生产设备等。



系列命名规则



系列产品列表

直流电源输入:

驱动器

输入电源电压

(Vdc)

输出电流峰值

(A)

控制信号输入电流(mA)

输入信号电压(Vdc)

信号脉冲频率(KHz)

最小值

典型值

最大值

最小值

最大值

最小值

最大值

DM415S

18

24

36

0.3

1.5

7

16

5~24

200

DM422S

18

24

36

0.3

2.2

7

16

5~24

200

DM432S

18

24

36

1.0

3.2

7

16

5~24

200

DM542S

20

36

50

1.0

4.2

7

16

5~24

200

DM556S

20

36

50

1.8

5.6

7

16

5~24

200

DM570S

20

36

50

2.6

7.0

7

16

5~24

200

DM870S

20

68

80

2.6

7.0

7

16

5~24

200

DM882S

20

70

80

2.7

8.2

7

16

5~24

200

交流电源输入:

驱动器

输入电源电压

(Vac)

输出电流峰值

(A)

控制信号输入电流(mA)

输入信号电压(Vdc)

信号脉冲频率(KHz)

最小值

典型值

最大值

最小值

最大值

最小值

最大值

DMA882S

20

70

80

2.7

8.2

7

16

5~24

200
