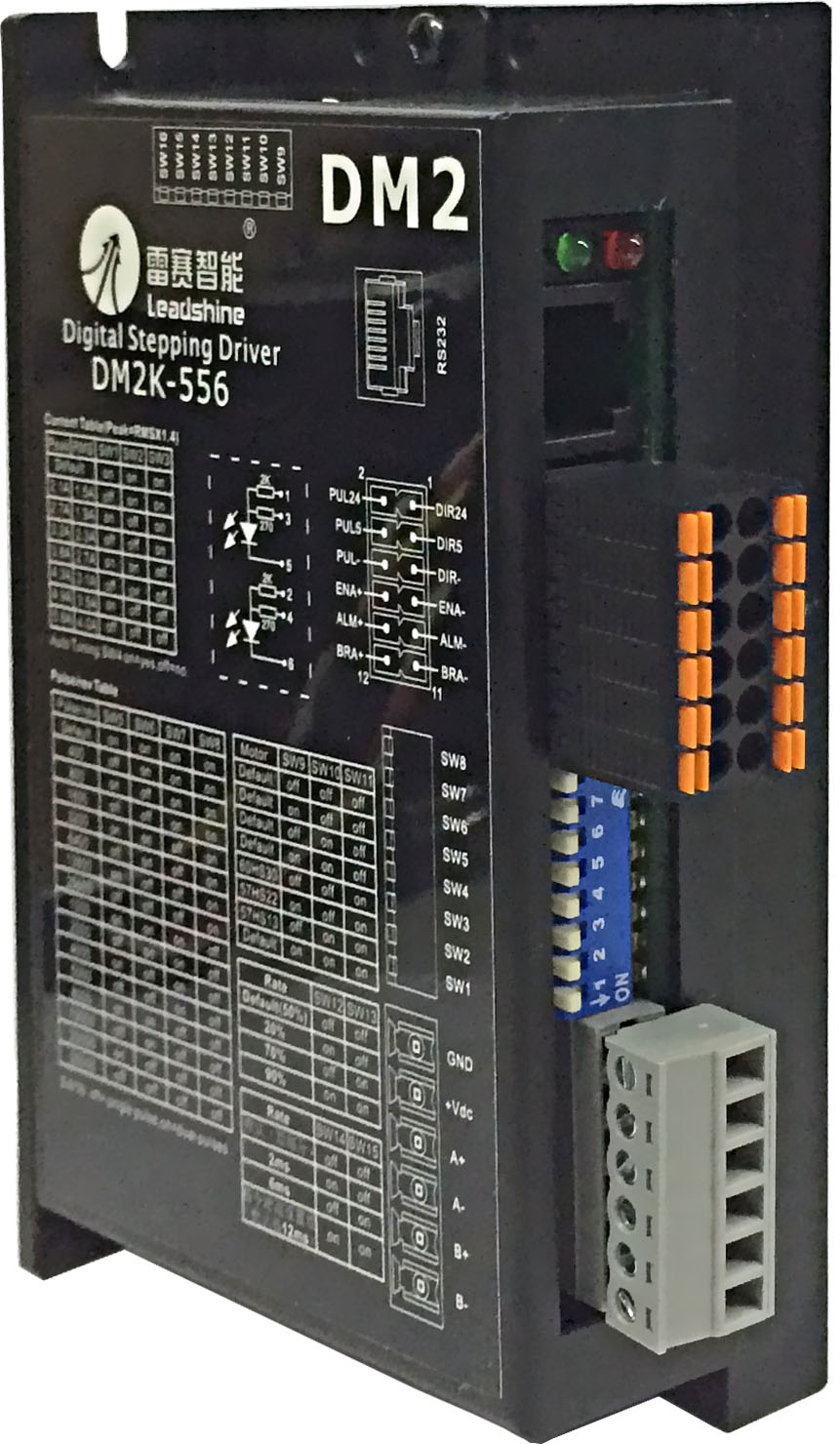

DM2系列高性能步进驱动器

系列特征

采用最新32位DSP技术,平稳性佳,噪音、振动性能卓越。
提供报警/抱闸输出接口。
提供电机选择、待机电流选择、滤波/微细分选择、单双脉冲选择等多档配置功能。
支持脉冲/方向或双脉冲控制模式,可接收差分和单端式信号指令;
光耦隔离信号输入,抗干扰能力强;
最大细分数为256(51200ppr),允许用户在最大微步细分范围内任意设定细分数;
针对电机运行特点,低速、中速采用不同的抗振策略,确保电机全速范围内运行平稳;
电机参数自动识别和控制参数自动整定,针对不同电机能够自动生成最优控制参数,最大限度发挥电机的性能;
内置微步细分算法,实现低细分控制指令,高细分运行效果;
优越的高速性能,发热小,不丢步,运行平稳,加速能力强。
高可靠性,提供过压、过流等保护功能。


系列概述

DM2系列是雷赛公司基于十年步进研发经验,开发成功的第二代高性能数字式步进驱动器,适配多种型号的步进电机,在原有DM系列基础上,DM2系列步进驱动器增加了一路报警和一路抱闸输出,可针对现场故障作出快速响应,新增的一组8位拨码使常用功能外置,可支持电机选择、待机电流选择、单双脉冲选择等功能。DM2系列步进驱动器彻底消除了脉冲方向时序引起的偏位问题,支持丢步检测功能,使运动控制更加稳定可靠,用户还可通过串口自行设定驱动器的运行参数,使维护调试更加快捷高效。



系列应用领域

适合各种中小型自动化设备和仪器,例如:3C电子、激光加工设备、雕刻设备、医疗设备、测量设备、电子加工设备、锂电池生产设备等。在用户期望低振动、低噪声、高速性能好、需报警抱闸输出的设备中应用,效果更佳。



系列命名规则



系列产品列表

型号

相数

电流(A)

电压(V)

细分数

适配电机

重量(Kg)

外形尺寸

控制信号

DM2K-556

2

1.0~5.6

20~50

1~256

42,57,60

0.28

118*76*34

差分/单端
