42系列两相步进电机

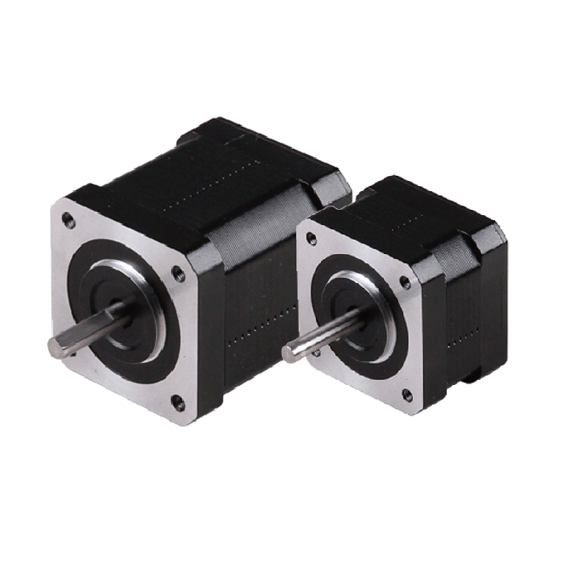

42系列两相混合式步进电机,采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:42

保持转矩:0.16~0.72 N.M

转矩大

运行平稳

低发热

低噪声

1、  一般规格

步距角

1.8°

步距角精度

0.09°(空载、整步)

温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

100 MIN  500VDC

耐电压

500VAC 1min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

40N (距离法兰面10mm处)

轴向最大负载

15N



2.技术规格

型号

机身长(mm

保持转矩(N·M

额定电流

A

电阻/相(Ω)

电感/相(mH

转动惯量(kg·cm2)

重量

kg

42HS02A

30

0.16

1.5

1.22

1.54

0.023

0.2

42HS03-J

47

0.4

2.5

1.25

2.5

0.36

0.36

42HS04A

40

0.4

1.5

2.0

3.5

0.054

0.3

42HS05A

48

0.48

2

1.35

2.9

0.077

0.35

42HS07A

60

0.72

2

1.8

3.7

0.11

0.5

42HS08(V2.0)

57

0.71

1.5

2.5

6.5

0.11

0.5

3.矩频曲线

























单位:mm



型号

机身长L(mm

42HS02A

30

42HS04A

40

42HS05A

48

42HS07A

60

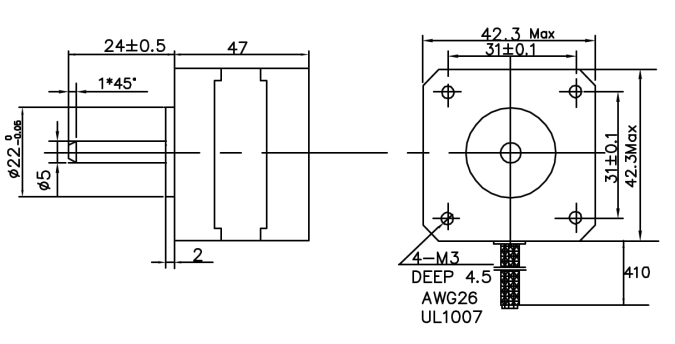

42HS03-J 尺寸图如下:

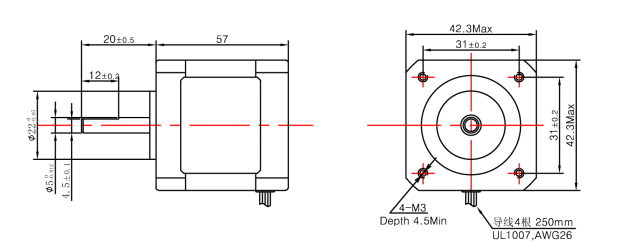

42HS08 (V2.0)尺寸图如下:




42HS08(V2.0)如下所示:
