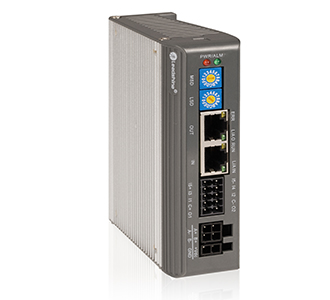

DM3E-542(即将面市)

DM3E-542为雷赛智能采用EtherCAT总线通讯开发的第三代数字式步进驱动器,可适配雷赛、倍福、欧姆龙、ABB、翠欧、软赢、正运动等多家EtherCAT总线控制器,内置CoE协议,支持CSP/PP/PV/HM模式,可以配套35/42/57机座步进电机,特别适合1500RPM以下应用,相比伺服可降低成本60%以上。 与传统步进驱动器相比,该驱动器特别适合远距离、多轴联动的场合下应用,可以极大地减少布线,增强驱动器运行的可靠性。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频
可驱动4线,8线的两相步进电机
电压输入范围:20~50 VDC
电流最大:4.2A,分辨率:0.1A
支持标准的EtherCAT协议,兼容市面上常用的EtherCAT主站
细分范围:6400~51200 ppr
信号输入:1路差分输入,4路单端输入,信号兼容5~24V
信号输出:两路数字输出,可设定为报警,到位或者通用输出。
微细分/滤波功能
精密电流控制使电机发热大为降低
静止时电流可设置
光隔离信号输入,抗干扰能力强
具有过压、过流等保护功能


1.电气指标

参数

DM3E-542

最小值

典型值

最大值

单位

输出电流(峰值)

1.0

/

4.2

A

电源电压(直流)

20

36

50

Vdc

IO输入电流

6

10

16

mA

IO输入电压

5

/

24

V



50

/

/

   注:表中输出电流最小值为典型参考,输出电流出厂默认值为1A(峰值),可通过软件自由设定。

2.接口描述

1)端子定义



端子号

描述

CN1

电源端子

CN2

电机端子

CN3

控制信号端子

CN4

EtherCAT总线接口端子

MSD

旋码开关,与LSD设置通讯地址

LSD

旋码开关,与MSD设置通讯地址



2)电源端子

端子号

图示

管脚号

信号

名称

CN1



1

GND

电源地

2

+Vdc

电源正输入端(+24V ~ +48V)





3)电机绕组端子

端子号

图示

管脚号

信号

名称

CN2

1

B-

电机线组B相负端

2

A-

电机线组A相负端

3

B+

电机线组B相正端

4

A+

电机线组A相正端



4) 控制信号端子

端子号

图示

管脚号

信号

输入/输出

名称

CN3



1

O1

输出

数字输出信号1,单端方式,共COM-,OC输出,最大上拉24Vdc,50mA;默认报警功能

2

O2

输出

数字输出信号1,单端方式,共COM-,OC输出,最大上拉24Vdc,50mA;默认到位功能

3

C+

输入公共端

输入控制信号公共端,5~24Vdc

4

C-

输出公共端

数字输出信号公共地

5

I1

输入

数字输入信号1,单端方式,5~24Vdc;默认探针1功能

6

I2

输入

数字输入信号2,单端方式,5~24Vdc;默认原点功能

7

I3

输入

数字输入信号3,单端方式,5~24Vdc;默认正限位功能

8

I4

输入

数字输入信号4,单端方式,5~24Vdc;默认负限位功能

9

I5+

输入

数字输入信号5,差分方式,5~24Vdc;默认自定义功能

10

I5-

输入



5)  EtherCAT总线接口端子

端子号

图示

管脚号

信号

名称

CN3

1,9

E_TX+

EtherCAT数据发送正端

2,10

E_TX-

EtherCAT数据发送负端

3,11

E_RX+

EtherCAT数据接收正端

4,12

/

/

5,13

/

/

6,14

E_RX-

EtherCAT数据接收负端

7,15

/

/

8,16

/

/

连接器外壳

PE

屏蔽接地

备注

①      LED1为“Link/Activity IN”状态灯,绿色

②      LED3为“Link/Activity OUT”状态灯,绿色

③      LED2为“RUN”状态灯,绿色

④      LED4为“ERR”状态灯,



6)EtherCAT总线地址设定



DM3E-542支持两种方法设置从站地址:

1、采用2个16位旋转拨码设定驱动器的从站地址,具体定义如下表所示。

当两个旋转拨码数值均设置为“0”时,表示广播。

其余档位为固定从站地址,主站可使用此固定的地址进行设置寻址。

1~255通过两位旋转开关组合设定。

驱动器地址表示为旋转拨码1的档位和旋转拨码2的档位共同组成1个16进制的数值。

地址计算方法如下:

十进制地址=(LSD)+(MSD)*16

如旋转拨码1拨到“A”,旋转拨码2拨到“8”,则对应该驱动器的从站地址为:8+10*16=168

         2、可由主站直接设置从站地址到从站别名寄存器0x12和0x13,主站再使用此地址进行设置寻址。

3. EtherCAT总线规格

1)通信规格

项目

描述

EtherCAT

通信

物理层

100BASE-TX

通信连接器

RJ45 × 2(端子CN3A=IN,CN3B=OUT)

网络拓扑结构

总线型

波特率

2 × 100 Mbps(全双工)

帧数据长度

1484 bytes(最大值)

同步管理器

SM0:邮箱接收(主站TO从站)

SM1:邮箱发送(从站TO主站)

SM2:过程数据输出(主站TO从站)

SM3:过程数据输入(从站TO主站)

同步模式

DC Synchronization(SYNC0)

Free Run(自由运行)

通信对象

SDO:服务数据对象

PDO:过程数据对象

EMCY:紧急事件

LED指示

(On RJ45连接器)

L/A IN (Link/Activity IN) × 1

L/A OUT (Link/Activity OUT) × 1

RUN × 1

ERR × 1

通讯协议标准

CoE:CANopen over EtherCAT

设备协议标准

IEC61800-7 CiA402 Drive Profile

CiA402操作模式

循环同步位置模式(CSP)、Profile速度模式(PV)、Profile位置模式(PP)、原点模式(HM)





2)LED状态指示规格

名称

颜色

状态

描述

RUN

绿色

关(OFF)

初始化状态(Init state)

闪烁(Blinking)

预操作状态(Pre-Operational state)

单闪(Single flash)

安全操作状态(Safe-Operational state)

开(ON)

操作状态(Operational state)

ERR

红色

关(OFF)

无错误

闪烁(Blinking)

通信设置错误(Communications setting error)

单闪(Single flash)

同步错误或通信数据错误

(Synchronization error or communications data error)

双闪(Double flash)

请求看门狗超时(Application WDT timeout)

闪烁(Flickering)

引导错误(Boot error)

开(ON)

内部总线看门狗超时(PDI WDT timeout)

L/A IN

绿色

关(OFF)

物理层链路无建立(Link not established in physical layer)

开(ON)

物理层链路建立(Link established in physical layer)

闪烁(Flickering)

链路建立后交互数据(In operation after establishing link)

L/A OUT

绿色

关(OFF)

物理层链路无建立(Link not established in physical layer)

开(ON)

物理层链路建立(Link established in physical layer)

闪烁(Flickering)

链路建立后交互数据(In operation after establishing link)



 指示灯状态描述如下:





4.使用环境及参数



冷却方式

自然冷却或强制风冷

使用环境

场合

不能放在其它发热的设备旁,要避免粉尘、油雾、腐蚀性气体,湿度太大及强振动场所,禁止有可燃气体和导电灰尘;

温度

0~50℃

湿度

40~90%RH

振动

10~55Hz/0.15mm

保存温度

-20℃~65℃



约570克



注意:
1、图中的开关表示传感器的信号端;
2、EtherCAT接口与其他驱动器连接时,是一进一出,顺序注意不能接错;
3、电缆及导线需固定好,避免靠近驱动器散热器和电机,以免受热降低绝缘性能。


42CM02  42CM04  42CM06  42CM08  57CM06  57CM12X  57CM13

适用于各种中小型自动化设备和生产线中,例如:激光加工设备、雕刻设备、医疗器械、机器人、锂电池生产线、电子加工设备、纺织服装设备等。在远距离、多轴应用场合效果更佳。

资料名称 文件格式 文件大小 更新日期 下载
DM3E系列步进驱动器—用户手册 3137KB 2018-04-28
CE认证-DM3E系列 534KB 2017-11-23
DM3E产品选型手册 1927KB 2017-08-21
DM3E-542_3D图 2697KB 2017-08-21
DM3E_V1.70_XML 设备描述文件 6KB 2017-08-21
