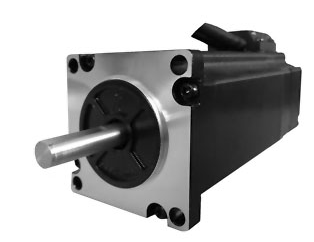

60机座CME抱闸型闭环步进电机

CME系列是雷赛智能采用日本最新设计、最新工艺和进口核心材料打造的高性能、较低成本闭环步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系,此系列闭环步进电机更为稳定可靠,拥有更优越的性能参数批量一致性!60机座共有2.2~ 3.0 N•m多款标准型闭环步进电机,可根据应用场合的不同进行选择。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:60

保持转矩:2.2~3.0 N.M

大转矩

低发热

高平稳性

高一致性



1.一般规格:

步距角

1.8°

步距角精度

±0.09°(空载、整步)

温升

MAX 85K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

MIN 100 ,500 V DC

耐电压

500 VAC,1 min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

75N(距离法兰面10mm处)

轴向最大负载

电机自重



2.技术规格

机身长(L))

mm

型号

静力矩

N.m

额定电流

A

电阻/

Ω

电感/

mH

定位力矩

mN.m

转子惯量

g.cm2

129

60CME22-BZ

2.2

5

0.68

2.7

85

490

143

60CME30-BZ

3.0

5

0.46

2.0

80

690



3、矩频曲线

型号

机身长L(mm)

60CME22-BZ

129

60CME30-BZ

143



CL57  H2-506
