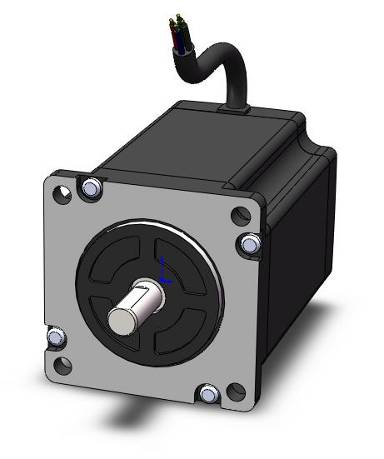

60机座CM标准型开环步进电机

CM系列是雷赛智能采用日本新设计、新工艺和进口核心材料打造的高性能、较低成本步进电机。与市面上常见步进电机相比、具有更大力矩、更低发热、更好的运行平稳性等优点。由于采用了大规模的自动化生产线和严格的品质管理体系,此系列步进电机更为稳定可靠,拥有更优越的性能参数批量一致性!60机座共有2.2 、 3.0 N•m多款标准型步进电机。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:60

保持转矩:2.2~3.0 N.M

大转矩

低发热

高平稳性

高一致性

1、一般规格

步距角

1.8°

步距角精度

±0.09°(空载、整步)

温升

MAX 85K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

MIN 100 ,500 V DC

耐电压

500 VAC,1 min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

75N(距离法兰面10mm处)

轴向最大负载

电机自重

2、技术规格

机身长

mm

型号

静力矩

额定电流

电阻/

电感/

定位力矩

转子惯量

推荐适配

驱动器

N.m

A

Ω

mH

mN.m

g.cm2

67

60CM22X

2.2

5

0.33

1.05

70

490

DM556S

85

60CM30X

3.0

5

0.46

2.0

80

690

DM556S



3矩频曲线



型号

机身长L

60CM22X

67

60CM30X

85





DM556S  DM570S  DM870S

雷赛CM系列步进电机产品广泛应用于雕刻机、激光机、数控机床、医疗设备、电子加工设备、自动化生产线、锂电生产设备、纺织服装机械等自动化设备上。

资料名称 文件格式 文件大小 更新日期 下载
CM系列60机座3D图 59KB 2018-06-27
60CM外形图 69KB 2017-08-22
