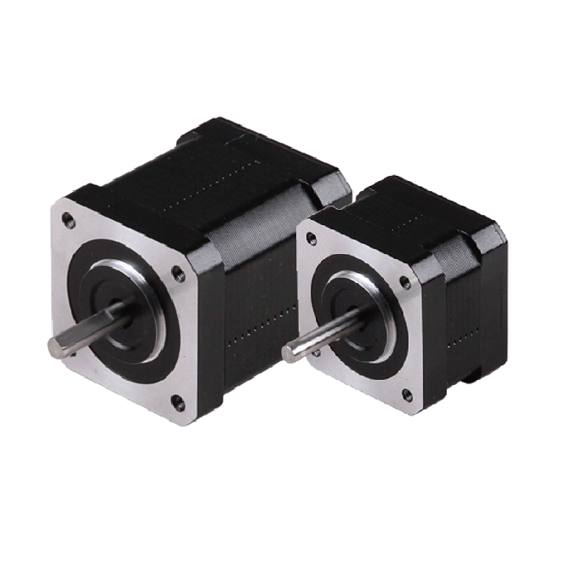

20系列两相步进电机

20HS系列两相混合式步进电机,采用优质冷轧硅钢片和耐高温永磁体材料制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡区。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频
步距角:1.8°
机座号:20
保持转矩:0.039 N.M
转矩大
运行平稳
低发热
低噪声


1、一般规格

步距角

1.8°

步距角精度

0.09°(空载、整步)

温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

100 MIN  500VDC

耐电压

500VAC 1min

径向跳动

0.03mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

40N (距离法兰面10mm处)

轴向最大负载

15N

2、技术规格

型号

机身长(mm

保持转矩(N·M

额定电流

A

电阻/相(Ω)

电感/相(mH

转动惯量(kg·cm2)

重量

kg

20HS001

28

0.016

0.2

24

8

-

-

20HS004

38

0.039

0.6

10

5.5

-

-

3、矩频曲线

20HS001

20HS004



DM422
