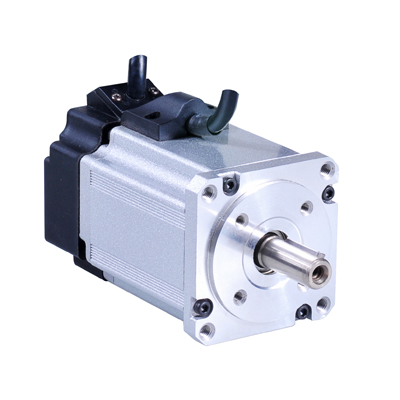

80系列高压伺服电机

80机座系列ACM高压交流伺服电机,功率范围750W~1000W,可配置多种精度编码器,适配L5系列750W、1000W交流伺服驱动器。该系列电机采用业界先进的磁路设计方案和耐高温永磁体材料,运行十分平稳,过载能力强,振动噪音及发热小,是提升设备性能及降低进口伺服成本的首选方案。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

额定功率:750W~1000W
额定力矩:2.39N.m~3.2 N.m
高性能、高可靠性、高效率
额定转速3000r/min,最高转速4000r/min
最高过载能力3倍
可配置多种精度编码器

1.一般规格

工作制

连续

绝缘等级

B级

结构

全封闭,自冷式

振动

2.5G以下

海拔

1500m以下

安装方式

法兰安装(80)

过热保护

使用场地

室内,无腐蚀性,易燃气体以及粉尘和油污的场所

周围温度

环境温度:-20°C ~+50°C 环境湿度:相对湿度<90%(不结露条件)

防护等级

IP65



2.技术规格

项目

单位

ACM8008L2H-60-B

ACM8010M2H-51-B

电机功率

W

750

1000

额定转矩

N·m

2.39

3.2

额定转速

r/min

3000

3000

额定电流

A

4.5

4.5

额定电压

V

220

220

转子惯量

1.0

2.65

编码器线数

PPR

2500

2500

重量

Kg

2.76

3.8

带抱闸电机型号

ACM8008L2G-60-B

ACM8010M2G-51-B

抱闸保持转矩

N·m

2.4

4.0



3.矩频曲线



单位:mm



  • L5-750
  • L5-1000
资料名称 文件格式 文件大小 更新日期 下载
ACM8010L2H-51-B电机参数 102KB 2014-10-28
ACM8008L2H-60-B电机参数 102KB 2014-10-28
