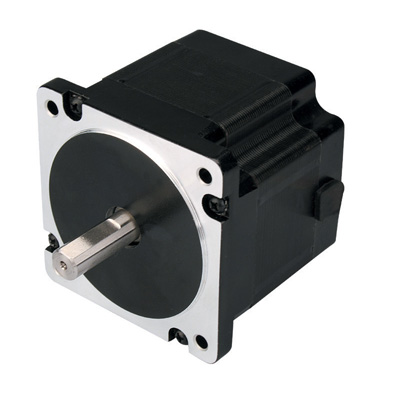

86系列三相步进电机

86系列三相混合式步进电机,采用雷赛专利技术研发,更好地解决了传统步进电机低速爬行、共振区明显、噪音大、高速扭矩小、起动频率低等缺点,具有伺服的某些运行特性,运行效果可与进口产品相媲美。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.2°

机座号:86

保持转矩:2.0~12 N.M

转矩大

运行平稳

低发热

低噪声

1、一般规格

步距角

1.2°

步距角精度

0.06°(空载、整步)

温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

100 MIN  500VDC

耐电压

1000VAC 1min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

200N

轴向最大负载

60N

2、电气规格

型号

机身长L(mm

保持转矩(N·M

额定电流

A

电阻/相(Ω)

电感/相(mH

转动惯量(kg·cm2)

重量

kg

863S22

73

2.0

5.0

0.9

2.8

1.3

2.0

863S42

105

4.0

5.0

1.35

4.5

2.5

3.2

863S68H

127

6.8

3.5

4.5

20

3.3

4.0

863S120E

156

12

3

2.34

18.33

4

5.2

3、矩频曲线









单位:mm











型号

机身长L(mm

863S22

73

863S42

105











型号

L(mm

M(mm)

N(mm)

D(mm)

E(mm)

F(mm)

863S68H

127

14

20

4

15.5

5.5

863S120E

156

14



25

5

16

6.5
