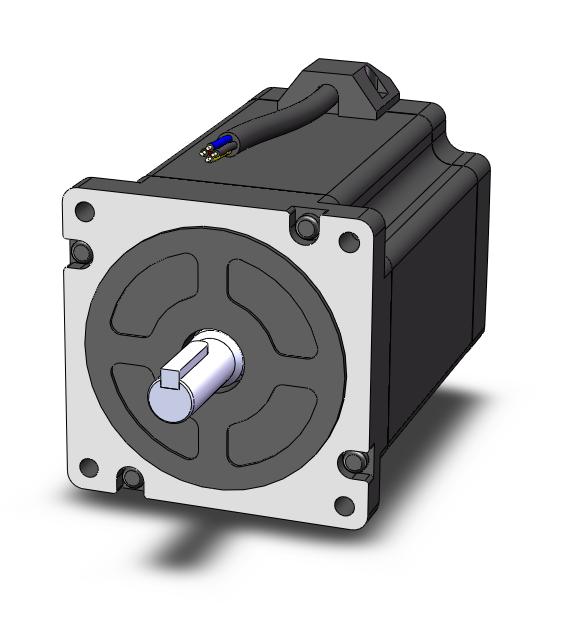

86系列两相步进电机

86HS系列两相混合式步进电机,采用优质冷轧硅钢片和耐高温永磁体材料制造,独创业界领先的磁路设计方案,具有运行转矩大、温升小、可靠性高等特点,且内部阻尼特性良好,无明显振荡区,运行平稳。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.8°

机座号:86

保持转矩:3.5~12 N.M

转矩大

运行平稳

低发热

低噪声

1、一般规格

步距角

1.8°

步距角精度

0.09°(空载、整步)

温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

100 MIN  500VDC

耐电压

1000VAC 1min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

200N

轴向最大负载

60N



2、技术规格

型号

机身长L(mm

保持转矩(N·M

额定电流

A

电阻/相(Ω)

电感/相(mH

转动惯量(kg·cm2)

重量

kg

86HS35D

66

3.5

4

0.83

5.2

1.6

1.9

86HS45D

80

4.5

4

0.47

3.6

1.95

2.5

86HS80D

98

8

6

0.63

4

2.5

3.3

86HS85D

118

8.5

6

0.5

4.2

2.8

3.8

86HS120D

129

12

6

0.83

7.8

2.94

4.45



3 矩频曲线







单位:mm



型号

机身长L(mm

轴径D(mm

键高KH(mm

86HS35D

66

12.7

14.7

86HS45D

80

12.7

14.7

86HS80D

98

12.7

14.7

86HS85D

118

12.7

14.7

86HS120D

129

14

16















  • DM556
  • DM856
  • DM860

  • DM1182
    •
