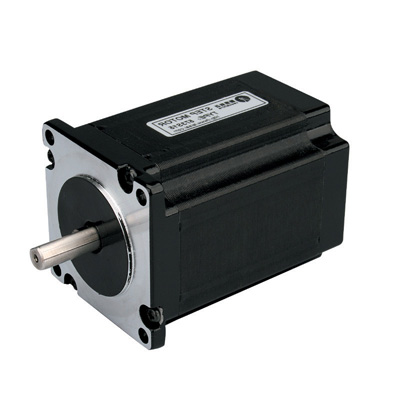

57系列三相步进电机

57系列三相混合式步进电机,采用雷赛专利技术研发,更好地解决了传统步进电机低速爬行、共振区明显、噪音大、高速扭矩小、起动频率低等缺点,具有伺服的某些运行特性,运行效果可与进口产品相媲美。

  • 功能特性
  • 技术参数
  • 尺寸说明
  • 电气连接
  • 配套产品
  • 应用领域
  • 资料下载
  • 产品视频

步距角:1.2°

机座号:57

保持转矩:0.9~1.5 N.M

转矩大

运行平稳

低发热

低噪声

1、一般规格:

步距角

1.2°

步距角精度

0.06°(空载、整步)

温升

80K

使用环境

温度:-10~+50;湿度:85% MAX

绝缘等级

B

绝缘电阻

100 MIN  500VDC

耐电压

500VAC 1min

径向跳动

0.025 mm MAX (负载5N

轴向跳动

0.075 mm MAX (负载10N

径向最大负载

75N (距离法兰面10mm处)

轴向最大负载

15N

2、电气规格

型号

机身长(mm

保持转矩(N·M

额定电流(A

电阻/相(Ω)

电感/相(mH

转动惯量(kg·cm2)

重量

kg

573S09

56

0.9

3.5

0.77

1.8

0.3

0.75

573S15

79

1.5

3.5

0.86

2

0.48

1.1

3、矩频曲线



单位:mm



型号

机身长L(mm

轴径D(mm

扁位高E(mm

573S09

56

6.35

5.55

573S15

79

8

7.5





  • 3DM580
资料名称 文件格式 文件大小 更新日期 下载
暂无该内容...
